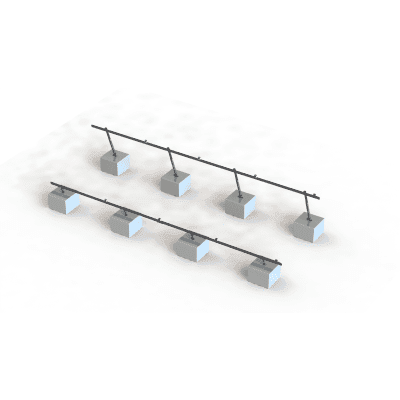

Sistema de Montaje Solar VEKTOR21 / Estructura Ajustable Aluminio AL6005-T5 / Patas Frontales y Ajustables / Ángulos 10°-30° / Torque 11-13 Nm

Descripcion del producto

epcom Power Line modelo: VEKTOR21 El sistema de montaje solar VEKTOR21 es una estructura modular diseñada para instalaciones fotovoltaicas en techos planos, fabricada principalmente en aluminio AL6005-T5 de alta resistencia. El sistema ofrece ajustabilidad angular desde 10° hasta 30° mediante patas traseras ajustables que modifican su longitud según el ángulo seleccionado. Incluye componentes de fijación en acero inoxidable SS304 y bases de cemento personalizables según el ángulo de instalación. El diseño modular permite configuraciones flexibles y expansiones según requerimientos específicos del proyecto, garantizando estabilidad estructural y durabilidad en exteriores. Características Generales * Tipo: Sistema de montaje solar para techos planos * Material Estructural: Aluminio AL6005-T5 * Material Fijación: Acero inoxidable SS304 * Rango Angular: 10° - 30° ajustable * Modularidad: Sistema expandible y configurable * Aplicación: Instalaciones fotovoltaicas residenciales y comerciales Componentes del Sistema * SunRack Rail 21: Perfil principal de aluminio * Mid Clamp: Abrazadera intermedia aluminio * End Clamp: Sujetador final ajustable 25-40mm * Front Leg Group: Pata delantera aluminio * Adjustable Leg Group: Pata trasera ajustable aluminio * Splice Connector Group: Conector de unión aluminio * Grounding Clip: Clip puesta a tierra SS304 * Expansion Screw: Tornillo expansión SS304 * Cable Clip: Clip para cables SS304 * Earth Lug: Conector de tierra Especificaciones Técnicas * Torque End Clamp: 11 N·m * Torque Adjustable Leg: 13 N·m * Torque T-Bolt: 11 N·m * Torque Grounding: 11 N·m * Rango End Clamp: 25-40 mm (30/35 mm marcados) * Holgura Expansión: 3-5 mm en uniones * Perforación: Ø10 mm x 50 mm profundidad * Distancia Tornillos: 76 mm entre front/back feet * Longitud Patas: 423-690 mm según ángulo Dimensiones y Ángulos * Ángulo 10°: Pata 423 mm / Base 450x450x450 mm * Ángulo 15°: Pata 447 mm / Base 450x450x450 mm * Ángulo 20°: Pata 580 mm / Base 500x500x500 mm * Ángulo 25°: Pata 690 mm / Base 550x550x500 mm * Ángulo 30°: Base 550x550x550 mm * Distancias Soporte: 1300-1400 mm entre puntos * Tornillos Utilizados: M8*55, M8*20, M8*25 T-Bolt, M8*18 ---------------------------------------- Herramientas Requeridas * Guantes de protección * Herramienta eléctrica (taladro) * Llave inglesa ajustable * Cinta métrica * Taladro 10 mm * Llave torque (11-13 N·m) Instalación y Montaje * Preinstalación: Patas ajustables con tornillos M8 * Línea Guía: Marcado rojo para colocación tuerca * T-Bolt: Insertar en ranura SR21, girar 90° * Conectores Riel: Holgura 3-5 mm entre uniones * Tornillo Allen: M8 para ajuste uniones riel * Puesta Tierra: 2 conectores por montaje Contenido del Paquete * SunRack Rail 21 (perfiles principales) * Mid Clamp (abrazaderas intermedias) * End Clamp (sujetadores finales) * Front Leg Group (patas delanteras) * Adjustable Leg Group (patas ajustables) * Splice Connector Group (conectores unión) * Grounding Clip (clips tierra) * Expansion Screw (tornillos expansión) * Cable Clip (clips cable) * Earth Lug (conectores tierra) * Tornillos M8 varios tamaños
